Cara Konfigurasi EIGRP di Cisco Packet Tracer - Jika pada postingan sebelumnya sudah banyak di jelaskan tentang pengertian atau penjelasan dari routing eigrp dan karakteristiknya Pengertian EIGRP (Enhanced Interior Gateway Routing Protocol) dan Karakteristik Routing EIGRP, maka di postingan ini akan di perlihatkan bagaimana cara konfigurasi eigrp di cisco packet tracer. Pada contoh dibawah menggunakan topologi dengan 3 router dan 2 PC client untuk setiap network.
Baca Juga
- Pengertian EIGRP (Enhanced Interior Gateway Routing Protocol) dan Karakteristik Routing EIGRP
- Cara Menghubungkan Jaringan Virtual di GNS3 ke internet
- Cara Konfigurasi Routing Dinamis RIP di Cisco Packet Tracer
- Cara Konfigurasi Routing Static Router Mikrotik di GNS3
- Pengertian, Manfaat dan Cara Shared / Sharing Folder di Komputer Windows 7

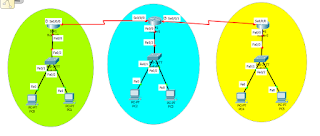

Topologi dan IP Address
Buat topologi jaringan dengan interface dan ip address sesuai dengan gambar dan tabel yang ada di bawah. Atau jika teman – teman ingin menghemat waktu, dapat mendownload topologi jaringan nya disini.
Setting IP Address
Setelah topologi jaringan di buat seperti gambar di atas, setting ip address untuk setiap perangkat router dan pc client sesuai dengan tabel di atas
Router0
Router(config)#interface serial 0/0/0
Router(config-if)#ip address 192.168.200.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface fastethernet0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#
Router1
Router(config)#interface serial0/0/0
Router(config-if)#ip address 192.168.200.2 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface fastethernet 0/0
Router(config-if)#ip address 192.168.2.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface serial 0/0/1
Router(config-if)#ip address 192.168.201.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#
Router2
Router(config)#interface serial 0/0/0
Router(config-if)#ip address 192.168.201.2 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface fastethernet 0/0
Router(config-if)#ip address 192.168.3.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#
Setting IP Address PC0 & PC1
Setting PC0 dengan IP Address sesuai dengan tabel diatas dan setting gateway dengan 192.168.1.1. Lakukan juga setting PC1 dengan IP Address sesuai dengan tabel di atas dan setting gateway dengan 192.168.1.1
Setting IP Address PC2 & PC3
Setting PC4 dengan IP Address sesuai dengan tabel diatas dan setting gateway dengan 192.168.2.1. Lakukan juga setting PC5 dengan IP Address sesuai dengan tabel di atas dan setting gateway dengan 192.168.2.1
Setting IP Address PC4 & PC5
Setting PC4 dengan IP Address sesuai dengan tabel diatas dan setting gateway dengan 192.168.3.1. Lakukan juga setting PC5 dengan IP Address sesuai dengan tabel di atas dan setting gateway dengan 192.168.3.1
Konfigurasi EIGRP
Router0
Router(config)#router eigrp 100
Router(config-router)#network 192.168.1.0 0.0.0.255
Router(config-router)#network 192.168.200.0 0.0.0.255
Router(config-router)#exit
Router1
Router(config)#router eigrp 100
Router(config-router)#network 192.168.200.0 0.0.0.255
Router(config-router)#network 192.168.2.0 0.0.0.255
Router(config-router)#network 192.168.201.0 0.0.0.255
Router(config-router)#exit
Router(config)#
Router2
Router(config)#router eigrp 100
Router(config-router)#network 192.168.201.0 0.0.0.255
Router(config-router)#network 192.168.3.0 0.0.0.255
Router(config-router)#exit
Router(config)#
Setelah dilakukan konfigurasi routing rip, lakukan tes ping dari PC berikut dan jika semua reply, maka konfigurasi routing dinamis RIP berhasil dibuat....
PC0 ke PC3
PC0 ke PC5
PC2 ke PC0
PC2 ke PC5
PC4 ke PC0
PC4 ke PC2
