Pengertian kabel UTP, Jenis - jenis kabel UTP & Urutan warna kabel UTP

Pengertian Kabel UTP

Kabel UTP (unshielded twisted pair) merupakan kabel jaringan yang bahan utamanya adalah tembaga dan terdapat 8 kabel didalamnya yang terbagai menjadi 4 pasangan berpilin, kabel UTP adalah kabel yang paling umum digunakan dalam jaringan lokal (LAN) karena fleksibel, harganya yang rendah dibandingkan dengan kabel yang lain dan kinerja yang ditunjukan relatif bagus. Kabel UTP dilapisi insulasi 1 lapis yang melindungi dari ketegangan fisik tetapi tidak melindungi dari interferensi elektromagnetik. Baca juga artikel tutorial komputer lainnya Pengertian Jaringan Ad Hoc, Karakteristik, Kelebihan dan Kekurangan Jaringan Ad Hoc

Jenis - Jenis Kabel UTP

Category 1 (cat1) : Merupakan kabel UTP yang di desain untuk medukung suara analog saja

Category 2 (cat2) : Merupakan kabel UTP yang medukung komunikasi data dan suara digital. Kabel cat2 ini dapat mentransmisikan data hingga 4 megabyte per detik dan kabel jenis ini sudah tidak cocok lagi dipakai pada jaringan masa kini

Category 3 (cat3) : Kabel UTP yang mendukung komunikasi data dan suara digital dengan kecepatan 10 megabyte per detik. Namun jika dilihat dari perkembangan teknologi ethernet, kabel jenis ini merupakan kabel dengan kemampuan terendah karena hanya mendukung jaringan 10BaseT saja

Category 4 (cat4) : Kabel UTP yang medukung komunikasi data dan suara digital dengan kecepatan transmisi data hingga 16 megabyte per detik dan kabel ini mendukung jaringan 10BaseT

Category 5 (cat5) : Kabel UTP yang medukung komunikasi data dan suara digital dengan kecepatan transmisi data hingga 100 megabyte per detik, kabel jenis ini biasa disebut dengan Fast Ethernet dan paling umum digunakan pada masa kini. Kabel cat5 merupakan kabel yang sudah distandarisasi oleh EIA / TIA dan mendukung jaringan 10BaseT (Ethernet), 100BaseT (Fast Ethernet), 1000BaseT (Gigabit Ethernet) dan yang paling disarankan untuk semua instalasi jaringan masa kini

Category 5 Enhanced (cat5e) : Peningkatan dari kabel cat5 dimana kabel cat5e berkurangnya Crosstalk

Category 6 (cat6) : Kabel yang mendukung transmisi data dan suara digital 10GBaseT (10 Gigabit ethernet), 1000BaseT (Gigabit Ethernet), 100BaseT (Fast Ethernet), 10BaseT (Ethernet), walau jaraknya agak sedikit berkurang jika memakai 10GbaseT dibandingankan dengan gigabit ethernet dan cat6 mendukung transmisi data pada frekuensi 250 Mhz. Cat6 memiliki karakteristik yang sedikit berbeda dengan jenis sebelumnya, pada cat6 terdapat terdapat pembatas terhadap keempat pasangan kabel dengan maksud untuk mengurangi terjadinya noise

Augmented category 6 (cat6a) : Penambahan besaran frekuensi yang pada cat6 sebesar 250 Mhz, cat6a memiliki frekuensi dua kali lipat, 500 Mhz dan cat6a dapat berjalan pada 10GBaseT dengan jarak diatas 100 meter dan lebih baik dalah hal crosstalk

Jenis - Jenis Kabel UTP berdasarkan penggunaannya

Kabel Straight

Kabel straight yaitu kabel yang memiliki cara pemasangan yang sama antara ujung satu  dengan ujung yang lainnya. Kabel straight digunakan untuk menghubungkan 2 device yang berbeda.

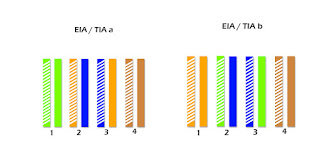

Urutan standar kabel straight adalah seperti dibawah ini yaitu sesuai dengan standar TIA/EIA 368B (yang paling banyak dipakai) atau kadang-kadang juga dipakai  sesuai  standar TIA/EIA 368A sebagai berikut:

Contoh penggunaan kabel straight adalah sebagai berikut :

- Menghubungkan antara computer dengan switch

- Menghubungkan switch ke router

- Menghubungkan hub ke router

- Menghubungkan computer dengan LAN pada modem cable/DSL

- Menghubungkan router dengan LAN pada modem cable/DSL

Kabel Cross Over

Kabel cross over merupakan kabel yang memiliki susunan berbeda antara ujung satu dengan ujung dua. Kabel cross over  digunakan untuk menghubungkan 2 device yang sama. Gambar dibawah adalah susunan standar kabel cross over.

Contoh penggunaan kabel cross over adalah sebagai berikut :

- Menghubungkan 2 buah komputer secara langsung

- Menghubungkan 2 buah switch

- Menghubungkan 2 buah hub

- Menghubungkan switch dengan hub

- Menghubungkan komputer dengan router

Dari 8 buah kabel yang ada pada kabel UTP ini (baik pada kabel straight maupun cross over) hanya 4 buah saja yang digunakan untuk mengirim dan menerima data, yaitu kabel pada pin no 1,2,3 dan 6.
