Jika pada postingan sebelumnya di perlihatkan cara Konfigurasi RIP Routing Mikrotik di GNS3 maka pada postingan kali ini akan memperlihatkan bagaimana Cara Konfigurasi Routing Dinamis RIP di Cisco Packet Tracer. Sekilas tentang routing protocol RIP (routing information protocol) adalah salah satu routing protokol dinamis yang digunakan pada jaringan LAN (local area network) dan WAN (wide area network) lalu diklasifikasikan sebagai interior gateway protocol (IGP). Protocol ini menggunakan algoritma distance-vactor routing dan telah dikembangkan beberapa kali, sehingga tercipta RIP versi 2 dan RIPng yang dapat digunakan pada jaringan IPv6. Berikut adalah langkah – langkah Cara Konfigurasi Routing Dinamis RIP di Cisco Packet Tracer :
Topologi Jaringan dan IP Address
Buat topologi jaringan dengan interface dan ip address sesuai dengan gambar dan tabel yang ada di bawah. Atau jika teman – teman ingin menghemat waktu, dapat mendownload topologi jaringan disini Download Topologi Routing RIP
Baca Juga
- Pengertian DHCP, Fungsi DHCP, Cara Kerja DHCP, Kelebihan dan Kekurangan DHCP
- Cara Menghubungkan Antar VLAN atau 2 VLAN yang Berbeda Dengan Router di Packet Tracer
- Cara Menghubungkan Jaringan Virtual di GNS3 ke internet
- Konfigurasi Static Routing di Packet Tracer
- Pengertian IP Address, Fungsi, Jenis, dan Kelas IP Address
Setting IP Address
Setelah topologi jaringan di buat seperti gambar di atas, setting ip address untuk setiap perangkat router dan pc client sesuai dengan tabel di atas.Router0
Router>enable
Router#configure terminal
Router(config)#interface serial0/0/0
Router(config-if)#ip address 172.16.1.1 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface fastethernet0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#
Router1
Router>enable
Router#configure terminal
Router(config)#interface serial0/0/0
Router(config-if)#ip address 172.16.1.2 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface serial0/0/1
Router(config-if)#ip address 172.16.1.5 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface fastethernet0/0
Router(config-if)#ip address 192.168.2.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#
Router2
Router>enable
Router#configure terminal
Router(config)#interface serial0/0/0
Router(config-if)#ip address 172.16.1.6 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface fastethernet0/0
Router(config-if)#ip address 192.168.3.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#

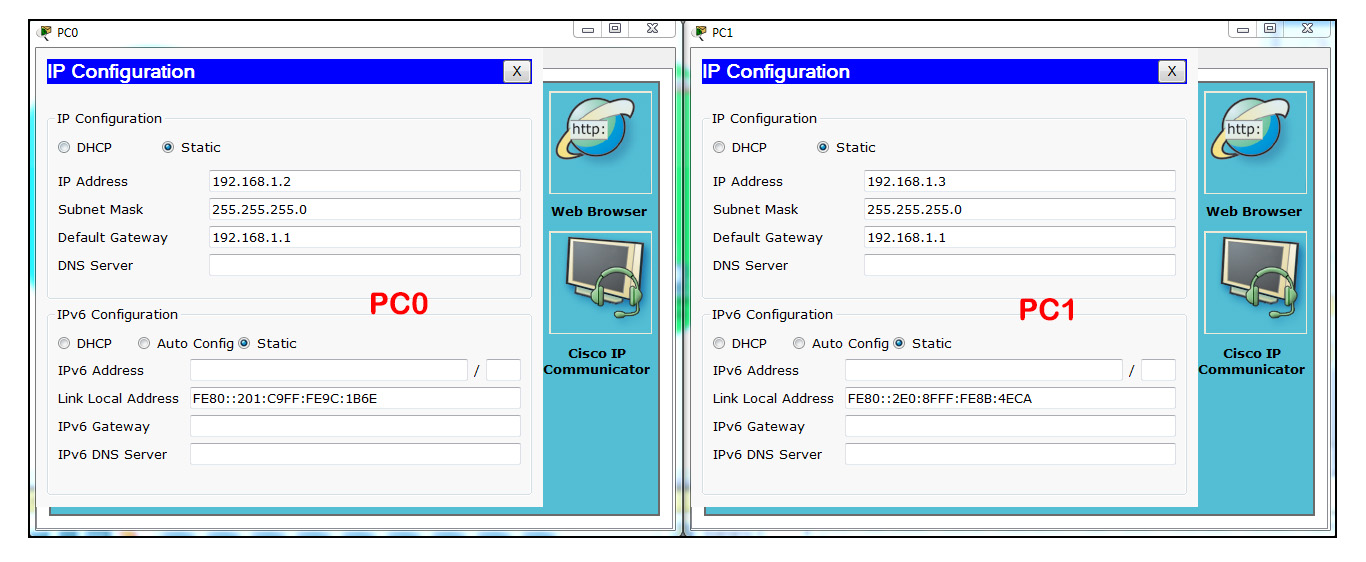

Setting IP Address PC0 & PC1
Setting PC0 dengan IP Address sesuai dengan tabel diatas dan setting gateway dengan 192.168.1.1. Lakukan juga setting PC1 dengan IP Address sesuai dengan tabel di atas dan setting gateway dengan 192.168.1.1
Setting IP Address PC2 & PC3
Setting PC2 dengan IP Address sesuai dengan tabel diatas dan setting gateway dengan 192.168.2.1. Lakukan juga setting PC3 dengan IP Address sesuai dengan tabel di atas dan setting gateway dengan 192.168.2.1
Setting IP Address PC4 & PC5
Setting PC4 dengan IP Address sesuai dengan tabel diatas dan setting gateway dengan 192.168.3.1. Lakukan juga setting PC5 dengan IP Address sesuai dengan tabel di atas dan setting gateway dengan 192.168.3.1
Konfigurasi Routing Dinamis RIP
Router0
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#no auto-summary
Router(config-router)#network 192.168.1.0
Router(config-router)#network 172.16.1.0
Router(config-router)#exit
Router(config)#
Router1
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#no auto-summary
Router(config-router)#network 172.16.1.0
Router(config-router)#network 172.16.1.4
Router(config-router)#network 192.168.2.0
Router(config-router)#exit
Router(config)#
Router2
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#no auto-summary
Router(config-router)#network 172.16.1.4
Router(config-router)#network 192.168.3.0
Router(config-router)#exit
Router(config)#
Setelah dilakukan konfigurasi routing rip, lakukan tes ping dari PC berikut dan jika semua reply, maka konfigurasi routing dinamis RIP berhasil dibuat....
PC0 ke PC3
PC0 ke PC5
PC2 ke PC0
PC2 ke PC5
PC4 ke PC0
PC4 ke PC2
